アイドリングストップ キャンセラを作ってみました。
英語だと「START STOP」っていうみたいです。
最初に書いておきますが、アイドリングストップしないってことは、渋滞でもエンジン回りっぱなしです。
まさか、オーバーヒートとかしませんよね！
アイドリングストップするからって、長時間のアイドリングを考えていない なんてことがないことを祈ります。

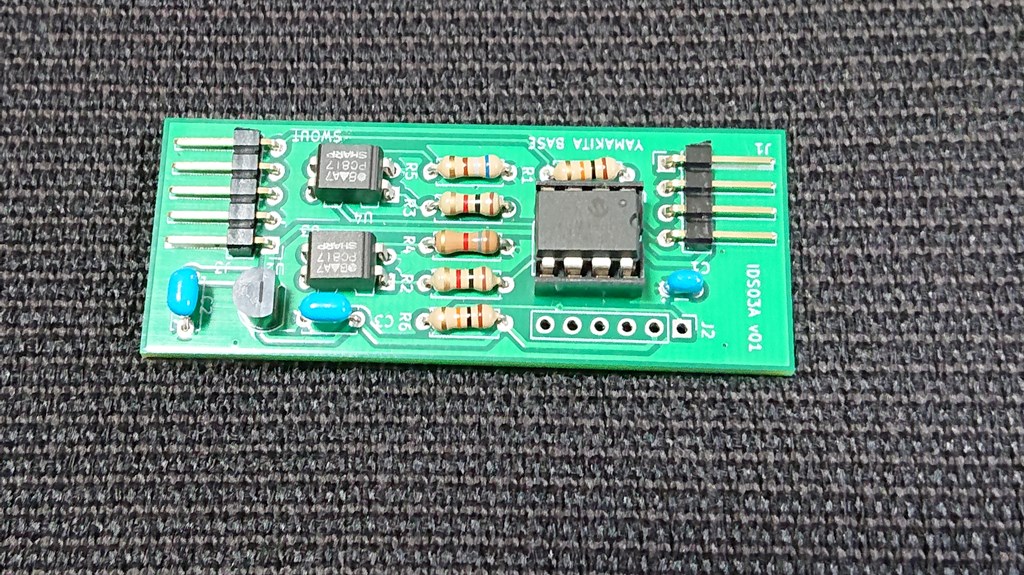

こんな感じの基板を起こしてみました。
制御はマイコンです。マイコン安いし。後から制御変えるの簡単だし。タイマICとかよりおすすめです。

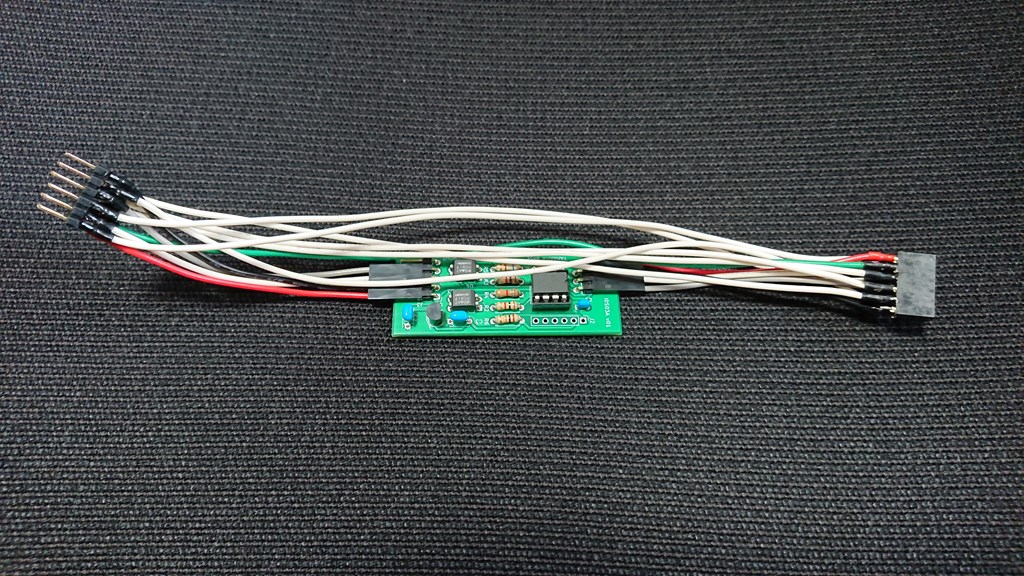

ハーネスつけるとこんな感じ。
純正コネクタの型番がわからなかったので、2.54mmピッチのピンヘッダとMILコネクタで代用です。
純正コネクタの型番とメーカがわかる方がいましたら、メールかコメントで教えてください。
大切なことなので、もう一度書きます。
純正コネクタの型番とメーカがわかる方がいましたら教えてください！
制御は、2か所プルダウン抵抗を介して、1sec ONしてSleepします。

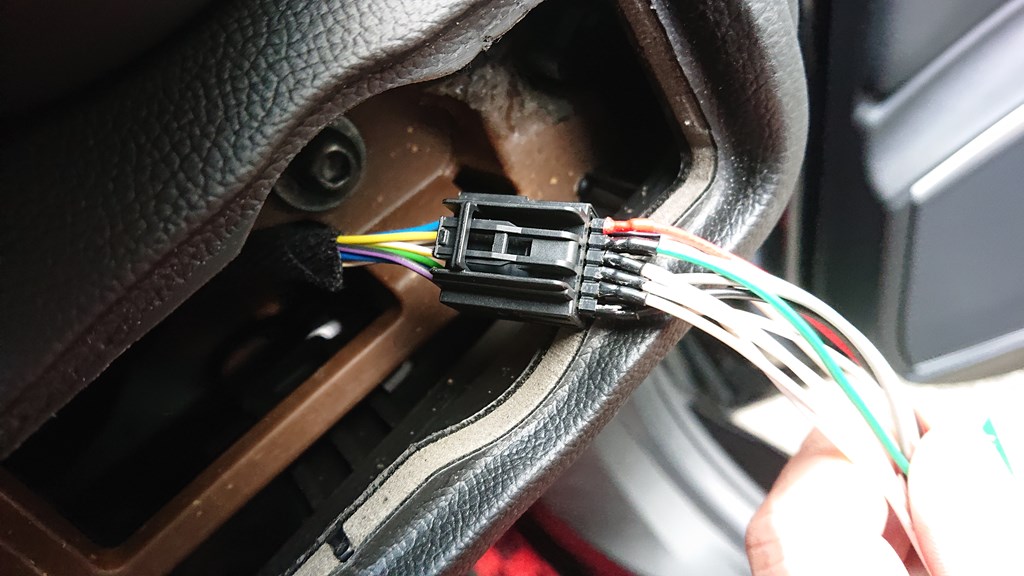

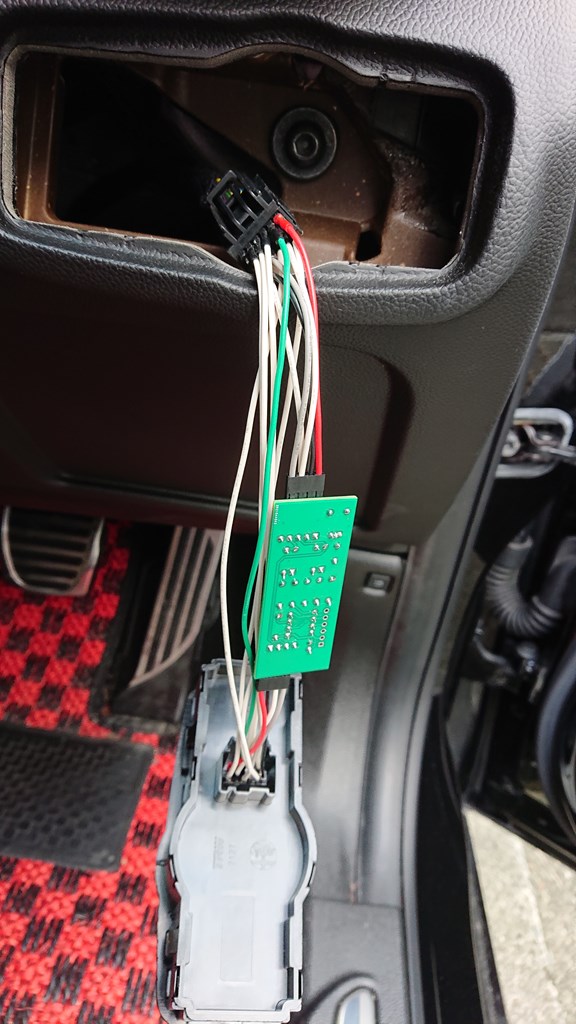

取り付けイメージはこんな感じ。
コネクタにロックがありませんが、外れることはないでしょう。
実際の取り付け時は、基板を熱収縮チューブで包みました。

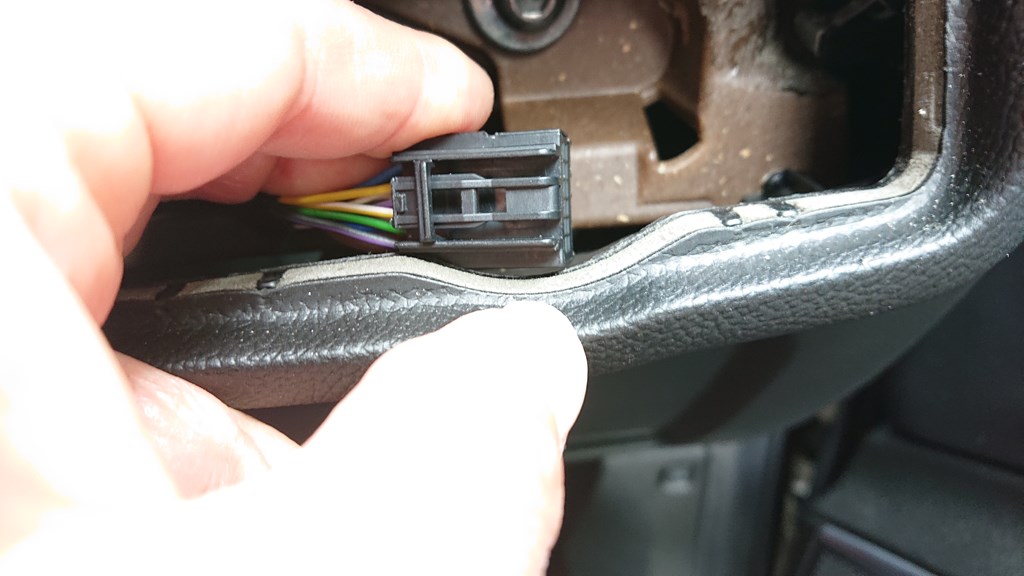

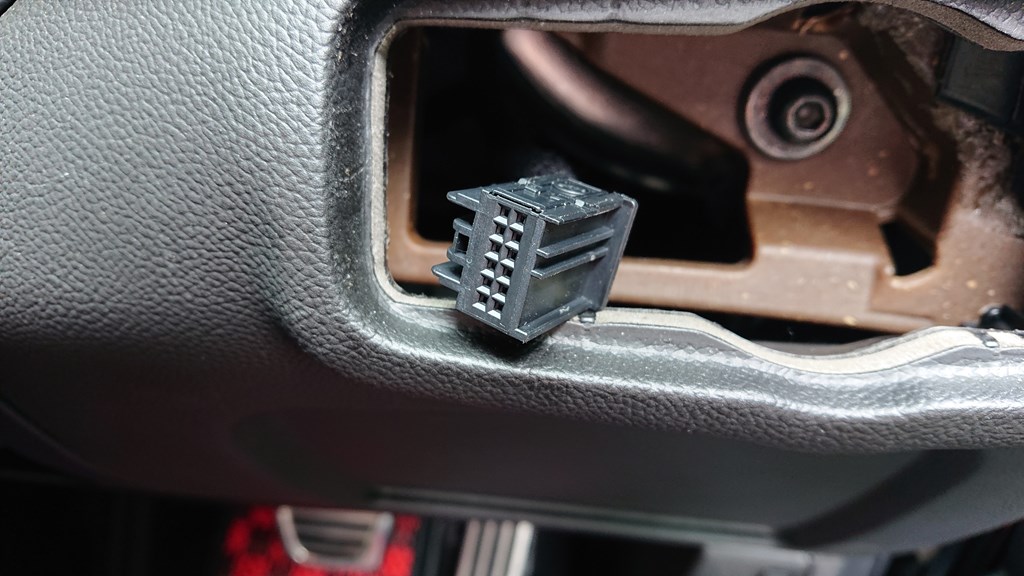

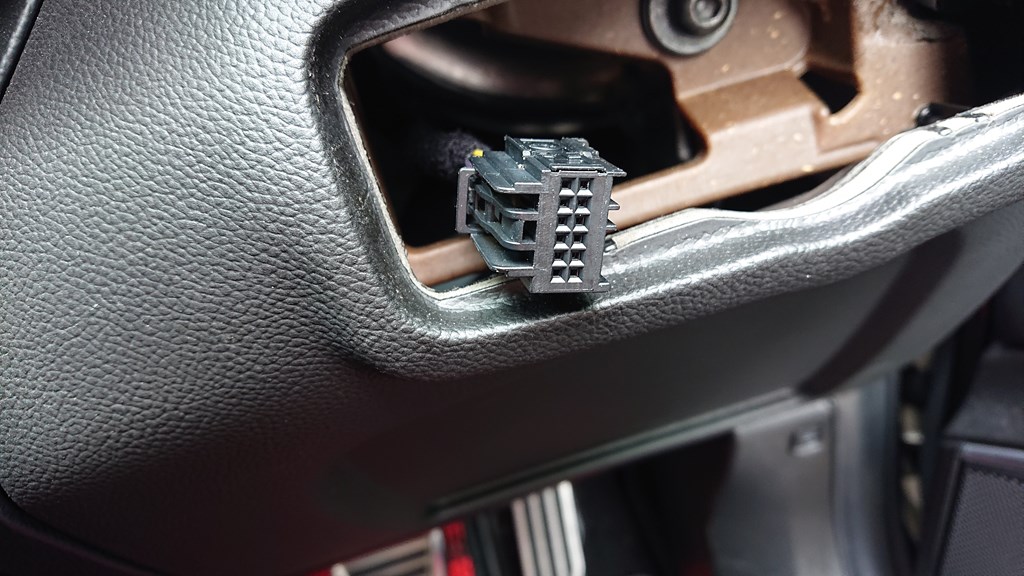

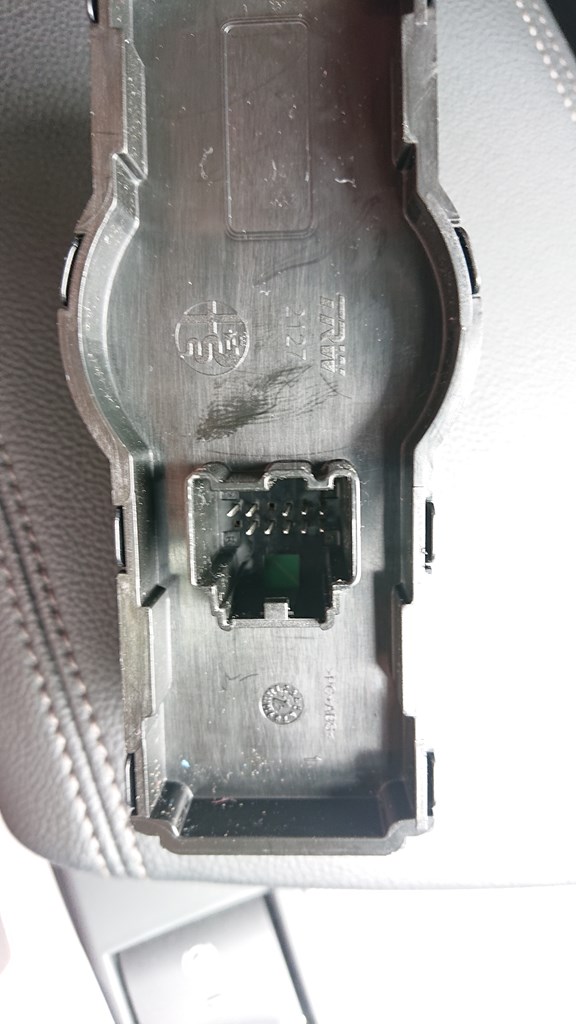

こんな感じのコネクタです。
ハーネスさえちゃんと作れば、市販できるので、
コネクタの型番とメーカを教えてください！
回路図、パターン図、部品表、ソースコードは、希望がありましたら公開も考えています。
PWBだけなら、在庫あります。
同じ基板でSUZUKI HUSTLERでも使えました。
